LT-P08 Radar digitale a più fasci + LT-D6 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (facoltativo)
Introduzione del prodotto:

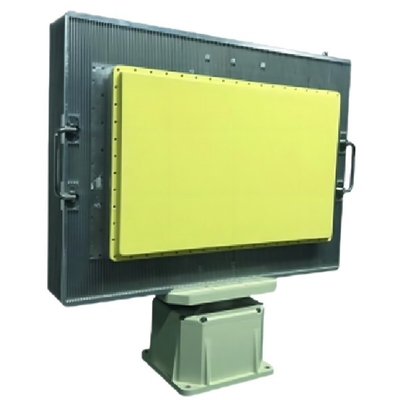

Il radar bidimensionale a tre coordinate in fase LT-P08 è un dispositivo di sorveglianza e ricognizione a bassa quota che opera nella banda X e è in grado di rilevare bassi,obiettivi piccoli e lenti entro un raggio di 25 chilometriQuesto radar utilizza il sistema Active Phased Array (AESA).mentre la scansione meccanica viene utilizzata nella dimensione di azimut per ottenere una copertura di azimut a 360°L'intera macchina è di design modulare e a stato solido per garantire l'affidabilità dell'attrezzatura.

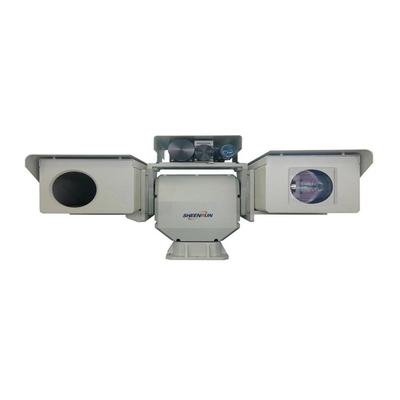

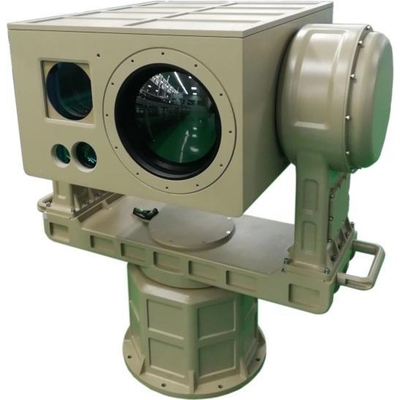

LT-D6 ha la flessibilità e la manovrabilità per colpire obiettivi volanti a bassa quota (UAV, palloncini chimici, uccelli bionici) o imbarcazioni senza equipaggio sulla superficie del mare;Navi che spostano bersagli da posizioni illimitate. 360° full-field scanning in tempo reale, lock tracking, detection and warning. integrato con infrarossi termico non raffreddato, camera a luce visibile,misuratore di distanza laser e modulo di algoritmo intelligente, è in grado di realizzare lavori di monitoraggio continuo senza equipaggio giorno e notte.forte capacità di penetrare la nebbia, non è limitato dalle fonti luminose, ma può adattarsi perfettamente alle apparecchiature terminali di bordo, quali sistemi radar collegati, sistemi di rilevamento radio e sistemi di interferenza a frequenza completa.
Caratteristiche del prodotto:
1Forte resistenza al disordine ambientale.
2, con dispositivo di regolazione di passo, può regolare l'angolo dell'antenna, che è applicabile a una varietà di diverse condizioni geografiche.
3, risolve il problema tecnico della selezione di obiettivi multipli per il tracciamento e il riconoscimento degli obiettivi nell'ambiente di rumore di fondo.
4, sistema di imaging della luce visibile ad alta definizione ad alta ingrandimento, con una lunga distanza di osservazione.
5, il meccanismo di regolazione elettrica remota dell'asse ottico laser può completare l'allineamento del laser senza smontare la macchina.
6, l'imaging termico passivo ha una buona occultanza e non è facilmente rilevato.
7, adottando la tecnologia di imaging termico a zoom continuo, l'immagine è chiara e la distanza di rilevamento è lunga,adatti per la ricerca di bersagli con campo visivo ampio e l'osservazione a lunga distanza dei dettagli del bersaglio.
8, giradischi ad alta precisione, elevato livello di resistenza al vento, alta precisione di posizionamento, velocità di risposta rapida, funzionamento liscio, raggiungendo il monitoraggio dell'angolo cieco in tutto.
9, il sistema di controllo della temperatura intelligente integrato garantisce che l'elettronica all'interno della macchina funzioni correttamente tutto il giorno, tutto l'anno.
10, l'intera macchina è rinforzata con un guscio progettato professionalmente, che è bello, leggero e robusto.impermeabilizzazione, e pioggia acida.
11, dotato di serratura di marcia, il veicolo può essere bloccato durante il movimento rapido; allo stesso tempo può essere dotato di una base di montaggio di flange stabile e ammortizzante,che riduce efficacemente le vibrazioni e protegge la stabilità dell'apparecchiatura.
12Equipaggiato con modulo intelligente di collegamento automatico, modulo di tracciamento automatico, modulo di auto-rilevazione e in grado di fornire feedback sulle informazioni sul bersaglio in volo.
| - Sì.Nome del parametro |
Valore del parametro |
| Sistema radar |
Sistema di formazione digitale del fascio |
| Banda di frequenza di funzionamento |
Banda X |
| Distanza di scansione |
Azimut: 0°-360° |
| Inclinazione: ± 30° |
| Distanza di rilevamento ((Pd=0).8,Pfa=10-6) |
UAV:7km ((σ=0,01m2) |
| Persone: 12 km ((σ=0,7m2) |
| Distanza cieca |
240 metri |
| Risoluzione |
Risoluzione di gamma≤10m |
| Risoluzione di azimut≤3° |
| Risoluzione di tono ≤ 6° |
| Accuratezza |
Accuratezza di portata ≤ 10 m |
| Accuratezza di azimut≤0,5° |
| Accuratezza di inclinazione ≤ 0,6° |
| Accuratezza della velocità ≤ 0,5 m/s |
| Velocità radiale bersaglio |
0.8m/s-40m/s |
| Capacità di tracciamento del bersaglio |
≥ 100 lotti |
| Potenza di trasmissione |
≤ 300 W |
| Dimensioni dell'apparecchiatura |
685 mm*410 mm*146 mm ((Dimensione dell'unità principale) |
| Peso |
30 kg ((Peso dell'unità principale) |
| Nome del parametro |
Valore del parametro |
| Risoluzione della luce visibile |
2MP / 4MP / 8MP Opzionale |
| Lungozza focale dell'obiettivo visibile |
800 mm o 900 mm |
| Risoluzione a infrarossi della refrigerazione |
640X512 |
| Lenti a infrarossi di refrigerazione |
30-30-630 mm; 20x zoom ottico o 35-750 mm; 20x zoom ottico |
| Misurazione della distanza laser |
Lunghezza d'onda 1570 nm |
| Potenza: 5 km (UAV 0,3 m) |
| Frequenza di funzionamento:1 Hz |
| Stabilizzazione ottica dell'immagine |
Giroscopio opzionale ad alta precisione in fibra ottica per mantenere un'immagine stabile e funzionare mentre il veicolo è in movimento |
| Precisione di posizionamento del giradischi |
± 0.01 |
| Accuratezza di tracciamento del giradischi |
1mrad |
| Distanza angolare del giradischi |
a. una velocità di rotazione superiore a 1 m/s; |
| Altezza ± 90 |
| Velocità di movimento del giradischi |
Massima orizzontale 120°/S |
| Inclinazione massima 100°/S |
| L'intera macchina si adatta all'ambiente |
-40°C-+60°C, Risponde a standard quali l'impatto vibrazionale, la compatibilità con la batteria, lo stampo a spruzzo di sale, IP67 in cabina/IP66 per l'intera macchina, ecc. |
| Consumo complessivo di energia |
500 W |
| Fornitore di energia |
DC48V, dotato di alimentazione stabilizzata idrografica ad ingresso di larghezza AC220 ± 20% V |
| Interfaccia esterna |
1 × 10 Base-T/100 Base TX, interfaccia RJ45, interfaccia di alimentazione, porta seriale di controllo, ecc. |
| Peso |
85 kg |
| Dimensione |
620 mm × 420 mm × 710 mm o 600 mm × 600 mm × 945 mm |
