LT-P08 Radar digitale a più fasci + LT-B3 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (facoltativo)
Introduzione del prodotto:

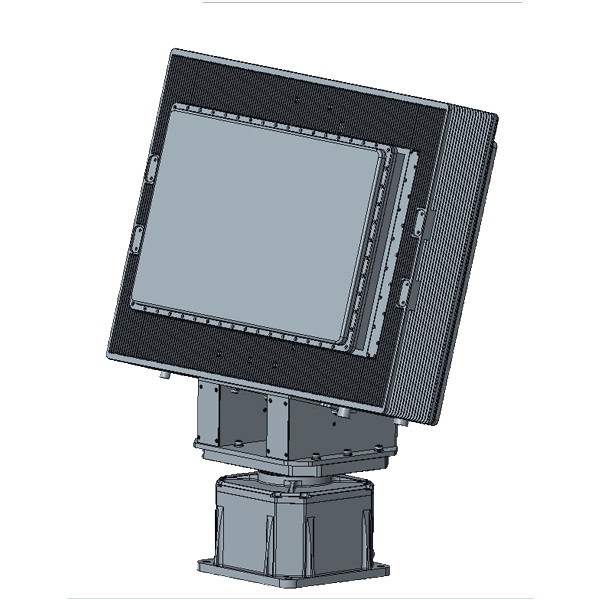

Il radar bidimensionale a tre coordinate in fase LT-P08 è un dispositivo di sorveglianza e ricognizione a bassa quota che opera nella banda X e è in grado di rilevare bassi,obiettivi piccoli e lenti entro un raggio di 25 chilometriQuesto radar utilizza il sistema Active Phased Array (AESA).mentre la scansione meccanica viene utilizzata nella dimensione di azimut per ottenere una copertura di azimut a 360°L'intera macchina è di design modulare e a stato solido per garantire l'affidabilità dell'attrezzatura.

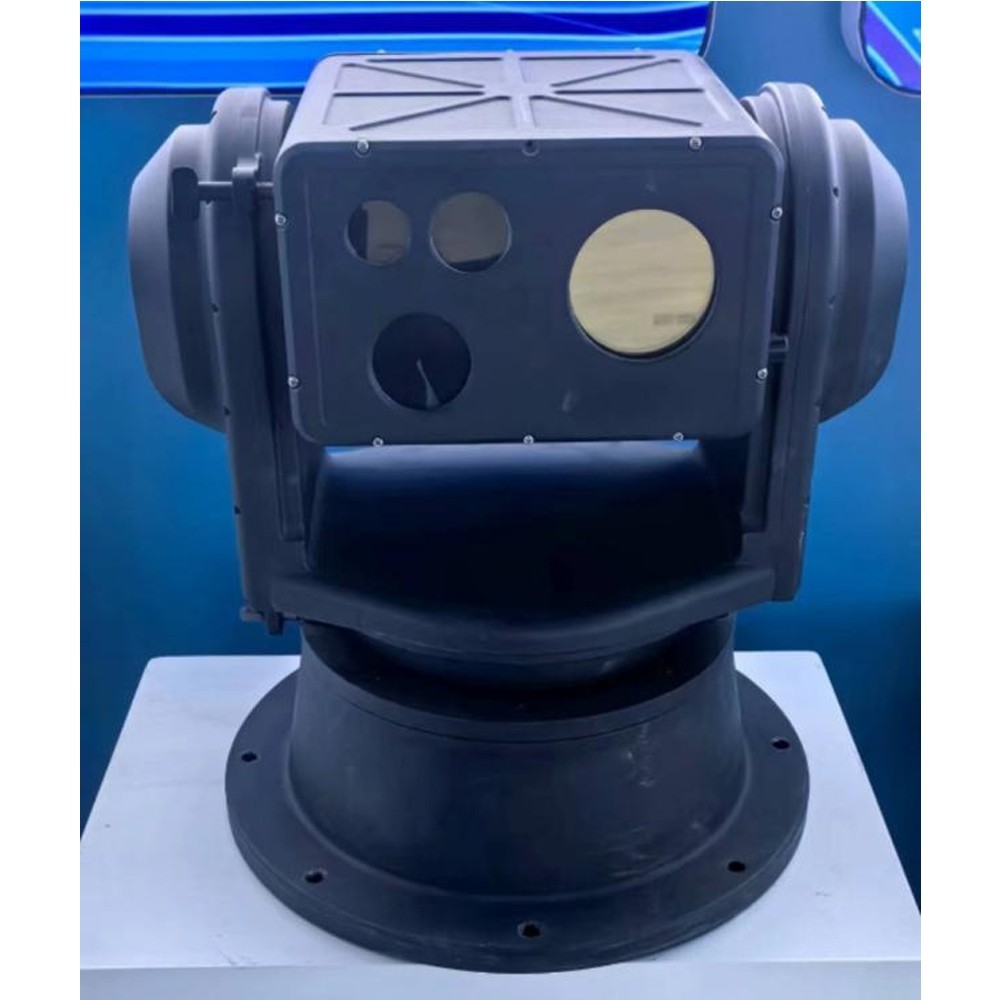

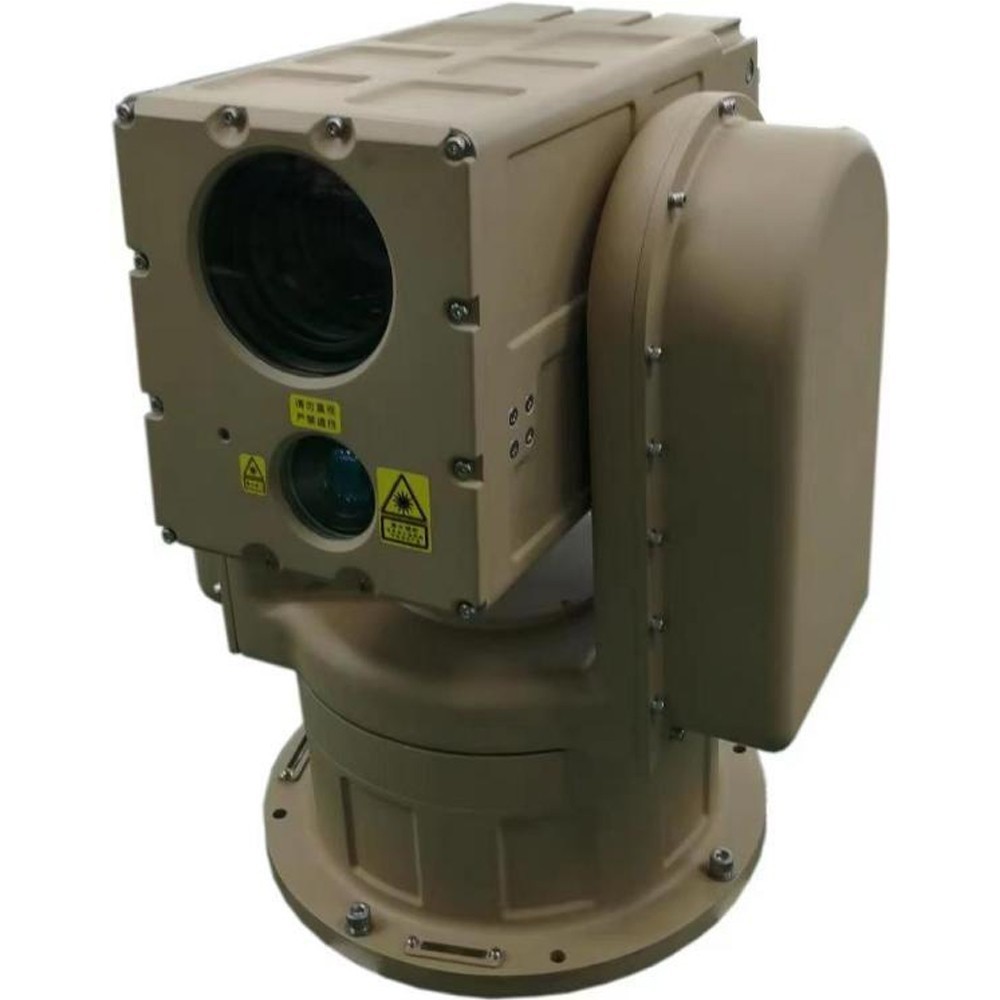

Il LT-B3 ha la flessibilità e la manovrabilità per colpire obiettivi volanti a bassa quota (UAV, palloncini chimici, uccelli bionici) in posizioni illimitate.Tracciamento di blocchi, rilevamento e allarme. integrato con un'immagine termica a infrarossi non raffreddata, una telecamera a luce visibile, un rangefinder laser e un modulo algoritmico intelligente,può realizzare lavori di monitoraggio continuo senza equipaggio giorno e notteAllo stesso tempo, adotta la tecnologia di visione notturna a immagini termiche a infrarossi, che ha un buon occultamento, una forte capacità di penetrare la foschia e non è limitata da fonti luminose.Può adattarsi perfettamente alle apparecchiature terminali di bordo come i sistemi radar collegati, sistemi di rilevamento radio e sistemi di interferenza a piena frequenza.
Caratteristiche del prodotto:
1Forte resistenza al disordine ambientale.
2, con dispositivo di regolazione di passo, può regolare l'angolo dell'antenna, che è applicabile a una varietà di diverse condizioni geografiche.
3, risolve il problema tecnico della selezione di obiettivi multipli per il tracciamento e il riconoscimento degli obiettivi nell'ambiente di rumore di fondo.
4, tecnologia di messa a fuoco automatica di riconoscimento intelligente a più posizioni, può essere ottenuta attraverso una varietà di metodi di messa a fuoco e metodi di attivazione per ottenere una messa a fuoco rapida.
5, il software di controllo del dispositivo front-end può essere aggiornato online tramite la rete, rendendo la futura manutenzione molto più facile.
6, funzione di posizionamento 3D, in grado di ingrandire e cliccare al centro quando si selezionano le caselle, facilitando il funzionamento del dispositivo.
7, rialimentazione del giradischi l'autotest PTZ può essere riportato alla posizione zero impostata dall'utente o alla posizione di arresto di corrente, supporto per la funzione di riavvio remoto.
8, il giradischi universale a velocità variabile consente di monitorare l'angolo cieco in tutto e di posizionare con elevata precisione.
9, progettazione professionale del guscio, bello, leggero, robusto, resistente alle alte temperature, resistente alla corrosione, impermeabile e resistente alle piogge acide.
10, dotato di serratura di marcia, il veicolo può essere bloccato durante il movimento rapido; allo stesso tempo può essere dotato di una base di montaggio di flange stabile e ammortizzante,che riduce efficacemente le vibrazioni e protegge la stabilità dell'apparecchiatura.
11Equipaggiato con modulo intelligente di collegamento automatico, modulo di tracciamento automatico, modulo di auto-rilevazione e in grado di fornire feedback sulle informazioni sul bersaglio in volo.
| - Sì.Nome del parametro |
Valore del parametro |
| Sistema radar |
Sistema di formazione digitale del fascio |
| Banda di frequenza di funzionamento |
Banda X |
| Distanza di scansione |
Azimut: 0°-360° |
| Inclinazione: ± 30° |
| Distanza di rilevamento ((Pd=0).8,Pfa=10-6) |
UAV:7km ((σ=0,01m2) |
| Persone: 12 km ((σ=0,7m2) |
| Distanza cieca |
240 metri |
| Risoluzione |
Risoluzione di gamma≤10m |
| Risoluzione di azimut≤3° |
| Risoluzione di tono ≤ 6° |
| Accuratezza |
Accuratezza di portata ≤ 10 m |
| Accuratezza di azimut≤0,5° |
| Accuratezza di inclinazione ≤ 0,6° |
| Accuratezza della velocità ≤ 0,5 m/s |
| Velocità radiale bersaglio |
0.8m/s-40m/s |
| Capacità di tracciamento del bersaglio |
≥ 100 lotti |
| Potenza di trasmissione |
≤ 300 W |
| Dimensioni dell'apparecchiatura |
685 mm*410 mm*146 mm ((Dimensione dell'unità principale) |
| Peso |
30 kg ((Peso dell'unità principale) |
| Nome del parametro |
Valore del parametro |
| Risoluzione della luce visibile |
2MP / 4MP / 8MP Opzionale |
| Lungozza focale dell'obiettivo visibile |
500 mm |
| Risoluzione a infrarossi |
384X256/640X512 /1280X1024 Facoltativo |
| Lungozza focale dell'obiettivo a infrarossi |
30-180 mm; 6x zoom ottico |
| Misurazione della distanza laser |
Lunghezza d'onda 1570 nm |
| Potenza: 3 km |
| Frequenza di funzionamento:1 Hz |
| Stabilizzazione ottica dell'immagine |
Giroscopio opzionale ad alta precisione in fibra ottica per mantenere un'immagine stabile e funzionare mentre il veicolo è in movimento |
| Precisione di posizionamento del giradischi |
± 0.01 |
| Accuratezza di tracciamento del giradischi |
1mrad |
| Distanza angolare del giradischi |
a. una velocità di rotazione superiore a 1 m/s; |
| Altezza ± 90 |
| Velocità di movimento del giradischi |
Massimo orizzontale 100°/S |
| Inclinazione massima 80°/S |
| L'intera macchina si adatta all'ambiente |
-40°C-+60°C, Risponde a standard quali l'impatto vibrazionale, la compatibilità con la batteria, lo stampo a spruzzo di sale, IP67 in cabina/IP66 per l'intera macchina, ecc. |
| Consumo complessivo di energia |
300 W |
| Fornitore di energia |
DC48V, dotato di alimentazione stabilizzata idrografica ad ingresso di larghezza AC220 ± 20% V |
| Interfaccia esterna |
1 × 10 Base-T/100 Base TX, interfaccia RJ45, interfaccia di alimentazione, porta seriale di controllo, ecc. |
| Peso |
45 kg |
| Dimensione |
420 mm × 280 mm × 385 mm
(Configurazioni diverse sono soggette alle condizioni reali) |
