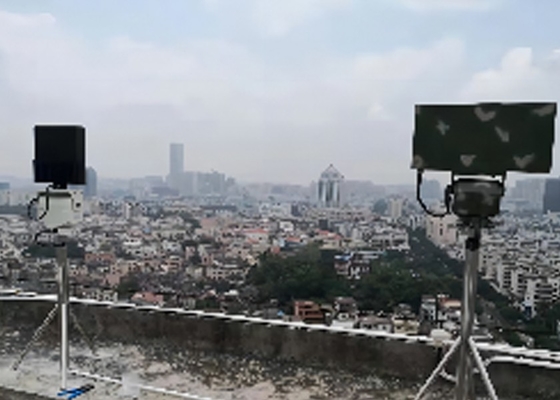

LT-Ku07 radar di avvertimento a bassa quota+ LT-RFS30+ Equipaggiamento di rilevamento e posizionamento UAV (facoltativo)
Introduzione al prodotto:
Il radar a tre coordinate LT-Ku07 è un'apparecchiatura di sorveglianza e ricognizione a bassa quota.Il radar adotta il sistema AESA (active phased array)Nella dimensione di passo, la scansione di fase viene utilizzata per la scansione, mentre nella dimensione di azimut, la scansione meccanica viene utilizzata per la scansione per ottenere una copertura di azimut a 360.L'intera macchina adotta una progettazione modulare e a stato solido per garantire l'affidabilità dell'attrezzatura.
Le apparecchiature di identificazione e posizionamento degli UAV sono utilizzate principalmente per rilevare e identificare tutti i tipi di segnali radio di controllo remoto e trasmissione di immagini degli UAV e per misurare la direzione e la posizione.Raggiunge il tracciamento e la marcatura delle traiettorie degli UAV, facilita l'operatore a monitorare la situazione degli UAV nell'area protetta e, allo stesso tempo, ha la capacità di ricognizione e di allarme rapido, identificazione precisa,liste in bianco e nero, l'identificazione tra amico e nemico nel programma tecnologico di controllo preciso degli UAV, e l'allarme e l'allarme precoce.
Caratteristiche del prodotto:
1, forte resistenza al disordine ambientale.
2, con il dispositivo di regolazione dell'altezza, può regolare l'angolo dell'antenna, applicabile a una varietà di diverse condizioni geografiche.
3, ha risolto il problema tecnico della selezione di obiettivi multipli per il tracciamento e il riconoscimento di obiettivi in un ambiente di rumore di fondo.
4, il sistema ha rilevato che l'UAV aveva un raggio di azione efficace sia vicino che lontano, con una distanza di monitoraggio di 5.000 metri.
5, accuratezza di rilevamento della direzione ≤ 3°.
6, con capacità di tracciamento UAV e operatore per adattarsi a una varietà di ambienti applicativi.
7Supporta modalità di funzionamento sia autonome che in rete (posizionamento dell'intersezione), fornendo un'eccellente scalabilità.
8, supporta il riconoscimento in bianco e nero dei droni, distinguendo tra amico e nemico per attacchi di precisione.
| Nome del parametro |
Valore del parametro |
| Sistema radar |
Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning |
| Banda di frequenza di funzionamento |
Banda Ku |
| Distanza di scansione |
Azimut: 0°-360° |
| Inclinazione: 0°-45° |
| Velocità dell'antenna |
60°/s |
|
Distanza di rilevamento
(Pd=0).8,Pfa=10-6)
|
5 km ((σ=0,01m2) |
| Distanza cieca |
≤ 200 m |
| Risoluzione |
Risoluzione del campo: 10 m |
| Risoluzione di azimut:2.5° |
| Risoluzione di tono: 7° |
| Accuratezza |
Accuratezza di portata ≤ 4 m |
| Accuratezza di azimut≤ 0,5° |
| Accuratezza di inclinazione ≤ 0,5° |
| Accuratezza della velocità≤1m/s |
| Velocità radiale bersaglio |
0.8m/s-40m/s |
| Capacità di tracciamento del bersaglio |
≥ 100 lotti |
| Potenza di trasmissione |
160 W |
| Dimensioni dell'apparecchiatura frontale |
Unità principale: 590 mm*475 mm*126 mm |
| Peso |
27 kg ((Unità principale) |
| Nome del parametro |
Valore del parametro |
| Intervallo di frequenza di rilevamento |
30 MHz-6000 MHz |
| Banda di messa a fuoco: 0.4,0.9,1.4,2.4,5.2,50,8 GHz |
| Metodo di rilevamento |
Autodetezione radio passiva, ricezione passiva del segnale |
| Distanza di rilevamento |
3 km ((Range varia a seconda del modello, UAV trasmette potenza >0,1W) |
| Distanza di rilevamento |
Detezione omnidirezionale |
| Numero di rilevamenti di bersagli |
Rilevazione simultanea di oltre 20 UAV |
| Posizionamento simultaneo di oltre 6 UAV |
| Accuratezza |
Accuratezza di rilevamento della direzione≤1,5° |
| Precisione di posizionamento ≤ 10 m |
| Tasso di successo della rilevazione |
≥98% |
| Tempo di risposta alla rilevazione |
≤ 3 s |
| Dimensione |
215 mm*280 mm |
| Peso |
≤ 3 kg |
| Protezione contro l'ingresso |
Protezione IP67 |
| Utilizzatori |
4 o più dispositivi sono collegati in rete per l'uso |
