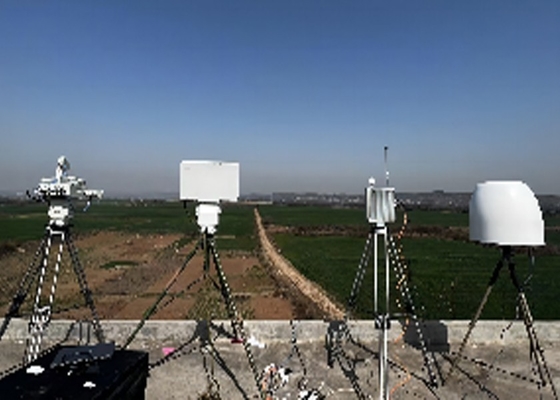

LT-X07 Radar di avviso a bassa altitudine + apparecchiature di integrazione di contromisure di posizionamento UAV della serie LT-UDA (facoltativo)
Introduzione al prodotto:
Il radar LT-X07 è un'apparecchiatura di sorveglianza e ricognizione a bassa quota che opera nella banda X. Il radar rileva e localizza obiettivi in movimento, elicotteri a bassa quota,droni e bersagli marittimiIl sistema radar di sicurezza a bassa quota può rilevare ed estrarre informazioni sui bersagli in ambienti complessi con un forte disordine a terra, fornendo supporto informativo al personale di combattimento.
L'apparecchiatura di contromisura per l'individuazione della direzione e il posizionamento degli UAV è un sistema integrato per il rilevamento e l'allarme degli UAV, il riconoscimento dei bersagli, l'individuazione della direzione, il posizionamento, lo smaltimento delle interferenze,e controlloPuò essere equipaggiato con componenti di bordo, componenti di installazione fissi e componenti di distribuzione temporanea, rendendolo flessibile e adatto ad applicazioni multi-scenario.
Caratteristiche del prodotto:
1Forte resistenza al disordine ambientale.
2Forte capacità di rilevamento per obiettivi bassi, piccoli e lenti.
3"Con dispositivo di regolazione dell'altezza, applicabile a diverse condizioni geografiche.
4Risolve le difficoltà tecniche di tracciamento e riconoscimento di obiettivi multipli in un ambiente rumoroso di fondo.
5• rilevamento e posizionamento: utilizzando il rilevamento passivo e passivo dello spettro, la frequenza di rilevamento è di 20 MHz-6 GHz.Le antenne di direzione e di posizionamento multifunzione vengono utilizzate per ricevere segnali wireless dai droni nell'area di rilevamentoUtilizzando la tecnologia di analisi del protocollo wireless, il sistema rileva e identifica automaticamente le coordinate di latitudine e longitudine, altitudine, velocità, direzione,e modello di droni comunemente utilizzati codice SN, punto di decollo e altre informazioni.
6Dispositivo di interferenze: adozione di tecnologia digitale ad alta velocità di scansione di frequenza, attraverso mezzi di interferenza elettromagnetica per ottenere l'interferenza della navigazione UAV, controllo remoto,segnali di comunicazione di trasmissione di immagini, in modo da costringere l'UAV a riprendere il volo o l'atterraggio e a ottenere l'interferenza precisa all'UAV designato,ma può anche essere configurato con diverse forme di antenna in base agli ambienti di applicazione e ai requisiti, per ottenere le prestazioni più economiche e migliori per soddisfare i requisiti della copertura regionale.
7, piattaforma di controllo: basata sull'architettura SOA, che fornisce pagine web con più metodi di accesso, come applicazioni,può consentire l'accesso e il controllo della gestione di più di 20 serie di dispositivi di rilevamento e contromisura UAV, e di sostenere l'ampliamento futuro ad altri sistemi o dispositivi di contromisure UAV, tra cui radar, optoelettronica, inganno, ecc.
| Nome del parametro |
Valore del parametro |
| Sistema radar |
Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning |
| Banda di frequenza di funzionamento |
Banda X |
| Distanza di scansione |
Azimut: 0°-360° |
| Inclinazione: −10°-40° ((Valore di progettazione della gamma di scansione elettrica ± 60°) |
| Velocità dell'antenna |
12 rpm/15 rpm |
| Distanza di rilevamento ((Pd=0).8,Pfa=10-6) |
≥ 5 km ((RCS=0,01m)2) |
| ≥ 10 km ((RCS=0,1m)2) |
| ≥ 12 km ((RCS=1m)2) |
| Distanza cieca |
180 metri |
| Risoluzione |
Risoluzione del campo: 10 m |
| Risoluzione di azimut:3° |
| Risoluzione di tono: 7° |
| Accuratezza |
Accuratezza di portata ≤ 5 m |
| Accuratezza di azimut≤0,5° |
| Accuratezza di inclinazione ≤ 0,5° |
| Accuratezza della velocità ≤ 0,4 m/s |
| Velocità radiale bersaglio |
1m/s-80m/s |
| Capacità di tracciamento del bersaglio |
≥ 200 lotti |
| Potenza di trasmissione |
160 W |
| Dimensioni dell'apparecchiatura frontale |
700 mm*385 mm*160 mm |
| Peso |
≤ 30 kg + 22 kg ((Radar Equipaggiamento frontale + Servo Turntable) |
| Nome del parametro |
Valore del parametro |
| Attrezzature di rilevamento |
Intervallo di frequenza di rilevamento |
30 MHz-6 GHz |
| Banda di messa a fuoco: 0.4- 0.9, 1.4, 2.4, 5.2, 5,8 GHz (facoltativo) |
| Metodo di rilevamento |
Autodetezione radio passiva, ricezione passiva del segnale |
| Distanza di rilevamento |
5-10 km (range varia a seconda del modello, potenza di trasmissione UAV > 0,1 W) |
| Distanza di rilevamento |
Detezione omnidirezionale |
| Numero di rilevamenti di bersagli |
Rilevazione simultanea di oltre 60 UAV |
| Accuratezza |
Accuratezza di rilevamento della direzione ≤ 3° ((RMS) |
| Precisione di posizionamento ≤ 10 metri |
| Equipaggiamento di controllo |
Modalità Contro |
Suppressione delle interferenze radio |
| Contro bersaglio |
Trasmissione di immagini UAV, collegamenti di controllo del volo, segnali di navigazione |
| Banda di controfrequenza |
20-6000MHz |
| 400 MHz, 800 MHz, 900 MHz,1.2 GHz,1.5 GHz,20,4 GHz,5.2 GHz,5.8GHz ((facoltativo) |
| Distanza di contatto |
Configurazione omnidirezionale o direzionale opzionale |
| Distanza di contatore |
Direzionale: 3-5 km (il raggio varia a seconda del modello) |
| Omnidirezionale: 1,5-2 km (il raggio varia a seconda del modello) |
| Integrazione del sistema |
Dimensione |
Equipaggiamento di rilevamento:450 mm*400 mm |
| Dispositivi di contatore: 550 mm*500 mm*300 mm |
| Peso |
≤ 45 kg |
| Consumo di energia |
Detezione accesa:55W |
| Interferenza accesa:960W |
| Protezione contro l'ingresso |
Protezione IP67 |
