LT-X07 RADAR DI AVVERTENZA A BAJA ALTITUDE + LT-E8 TARGET INTELLIGENTE LINKage TRACKING MULTI SPECTTRAL OPTOELECTRONICS (facoltativo)
Introduzione del prodotto:

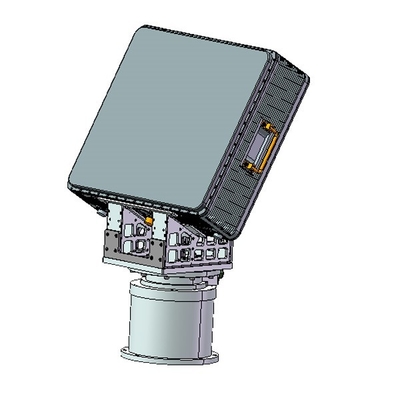

Il radar LT-X07 è un'apparecchiatura di sorveglianza e ricognizione a bassa quota che opera nella banda X. Il radar rileva e localizza obiettivi terrestri in movimento, elicotteri a bassa quota,droni e bersagli marittimiIl sistema radar di sicurezza a bassa quota può rilevare ed estrarre informazioni sui bersagli in ambienti complessi con un forte disordine di terra, fornendo supporto informativo al personale di combattimento.

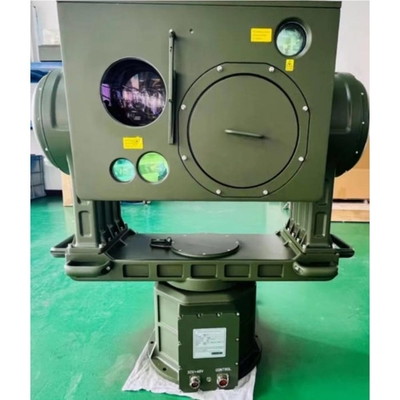

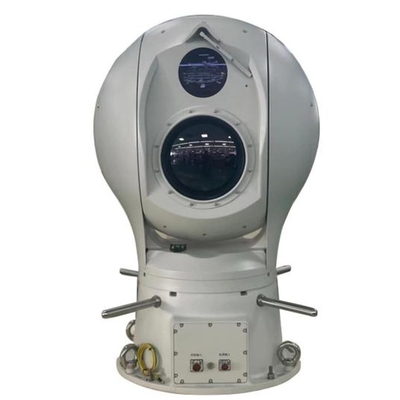

Il LT-E8 ha la flessibilità e la manovrabilità per colpire obiettivi volanti a bassa quota (UAV, palloncini chimici, uccelli bionici) o imbarcazioni senza equipaggio sulla superficie del mare,Navi che spostano bersagli da posizioni illimitate. 360° full-field scanning in tempo reale, lock tracking, detection and warning. integrato con infrarossi non raffreddati, fotocamera a luce visibile, range finder laser e modulo algoritmo intelligente,può realizzare lavori di monitoraggio continuo senza equipaggio giorno e notte. Allo stesso tempo, adotta la tecnologia di visione notturna con immagini termiche a infrarossi, che ha una buona occultanza,forte capacità di penetrare la nebbia, non è limitato dalle fonti luminose, ma può adattarsi perfettamente alle apparecchiature terminali di bordo, quali sistemi radar collegati, sistemi di rilevamento radio e sistemi di interferenza a frequenza completa.
Caratteristiche del prodotto:
1, forte resistenza al disordine ambientale.
2Forte capacità di rilevamento di obiettivi bassi, piccoli e lenti.
3, con dispositivo di regolazione dell'altezza, applicabile a diverse condizioni geografiche diverse.
4Risolve le difficoltà tecniche di tracciamento e riconoscimento di obiettivi multipli in un ambiente rumoroso di fondo.
5, sistema di imaging della luce visibile ad alta definizione ad alta ingrandimento, con una lunga distanza di osservazione.
6, il meccanismo di regolazione elettrica remota dell'asse ottico laser può completare l'allineamento del laser senza smontare la macchina.
7, l'imaging termico passivo ha una buona occultanza e non è facilmente rilevato.
8, adottando la tecnologia di imaging termico a zoom continuo, l'immagine è chiara e la distanza di rilevamento è lunga,adatti per la ricerca di bersagli con campo visivo ampio e l'osservazione a lunga distanza dei dettagli del bersaglio.
9, giradischi ad alta precisione, elevato livello di resistenza al vento, alta precisione di posizionamento, velocità di risposta rapida, funzionamento liscio, raggiungendo il monitoraggio dell'angolo cieco in tutto.
10, il sistema di controllo della temperatura intelligente integrato garantisce che l'elettronica all'interno della macchina funzioni correttamente tutto il giorno, tutto l'anno.
11, l'intera macchina è rinforzata con un guscio progettato professionalmente, che è bello, leggero e robusto.impermeabilizzazione, e pioggia acida.
12, dotato di serratura di marcia, il veicolo può essere bloccato durante il movimento rapido; allo stesso tempo può essere dotato di una base di montaggio di flange stabile e ammortizzante,che riduce efficacemente le vibrazioni e protegge la stabilità dell'apparecchiatura.
13Equipaggiato con modulo intelligente di collegamento automatico, modulo di tracciamento automatico, modulo di auto-rilevazione e in grado di fornire feedback sulle informazioni sul bersaglio in volo.
| Nome del parametro |
Valore del parametro |
| Sistema radar |
Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning |
| Banda di frequenza di funzionamento |
Banda X |
| Distanza di scansione |
Azimut: 0°-360° |
| Inclinazione: −10°-40° ((Valore di progettazione della gamma di scansione elettrica ± 60°) |
| Velocità dell'antenna |
12 rpm/15 rpm |
| Distanza di rilevamento ((Pd=0).8,Pfa=10-6) |
≥ 5 km ((RCS=0,01m)2) |
| ≥ 10 km ((RCS=0,1m)2) |
| ≥ 12 km ((RCS=1m)2) |
| Distanza cieca |
180 metri |
| Risoluzione |
Risoluzione del campo: 10 m |
| Risoluzione di azimut:3° |
| Risoluzione di tono: 7° |
| Accuratezza |
Accuratezza di portata ≤ 5 m |
| Accuratezza di azimut≤0,5° |
| Accuratezza di inclinazione ≤ 0,5° |
| Accuratezza della velocità ≤ 0,4 m/s |
| Velocità radiale bersaglio |
1m/s-80m/s |
| Capacità di tracciamento del bersaglio |
≥ 200 lotti |
| Potenza di trasmissione |
160 W |
| Dimensioni dell'apparecchiatura frontale |
700 mm*385 mm*160 mm |
| Peso |
≤ 30 kg + 22 kg ((Radar Equipaggiamento frontale + Servo Turntable) |
| Nome del parametro |
Valore del parametro |
| Risoluzione della luce visibile |
2MP / 4MP / 8MP Opzionale |
| Lungozza focale dell'obiettivo visibile |
1000 mm o 1500 mm |
| Risoluzione a infrarossi della refrigerazione |
640X512 |
| Lenti a infrarossi di refrigerazione |
45-930 mm; 20x zoom ottico o 100-1100 mm; 10x zoom ottico |
| Misurazione della distanza laser |
Lunghezza d'onda 1570 nm |
| Potenza: 5 km (UAV 0,3 m) |
| Frequenza di funzionamento:1 Hz |
| Stabilizzazione ottica dell'immagine |
Giroscopio opzionale ad alta precisione in fibra ottica per mantenere un'immagine stabile e funzionare mentre il veicolo è in movimento |
| Precisione di posizionamento del giradischi |
± 0.01 |
| Accuratezza di tracciamento del giradischi |
1mrad |
| Distanza angolare del giradischi |
a. una velocità di rotazione superiore a 1 m/s; |
| Altezza ± 90 |
| Velocità di movimento del giradischi |
Massima orizzontale 120°/S |
| Inclinazione massima 100°/S |
| L'intera macchina si adatta all'ambiente |
-40°C-+60°C, Risponde a standard quali l'impatto vibrazionale, la compatibilità con la batteria, lo stampo a spruzzo di sale, IP67 in cabina/IP66 per l'intera macchina, ecc. |
| Consumo complessivo di energia |
500 W |
| Fornitore di energia |
DC48V, dotato di alimentazione stabilizzata idrografica ad ingresso di larghezza AC220 ± 20% V |
| Interfaccia esterna |
1 × 10 Base-T/100 Base TX, interfaccia RJ45, interfaccia di alimentazione, porta seriale di controllo, ecc. |
| Peso |
100 kg |
| Dimensione |
600 mm × 600 mm × 945 mm |
