LT-Ku07A RADAR DI AVVERTENZA A BAJA ALTITUDE + LT-D6 TARGET INTELLIGENTE LINKAGE TRACKING OPTOELECTRONICS MULTI SPETTRALE (facoltativo)
Introduzione del prodotto:

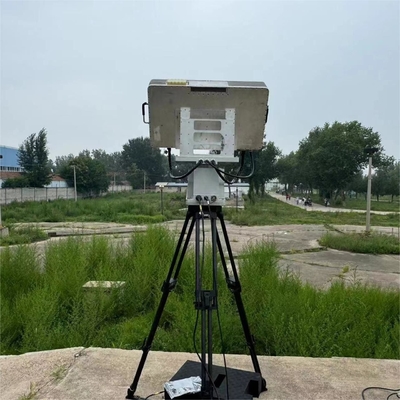

Il radar unidimensionale a tre coordinate in fase LT-Ku07A è un'attrezzatura di sorveglianza e ricognizione a bassa quota, che opera nella banda Ku.Questo radar adotta il sistema AESA (Active Phased Array)Nella dimensione di elevazione, la scansione di fase viene utilizzata per la scansione, mentre nella dimensione di azimut, la scansione meccanica viene utilizzata per la scansione per ottenere una copertura di azimut a 360 °.L'intera macchina adotta una progettazione modulare e allo stato solido per garantire l'affidabilità dell'attrezzatura.

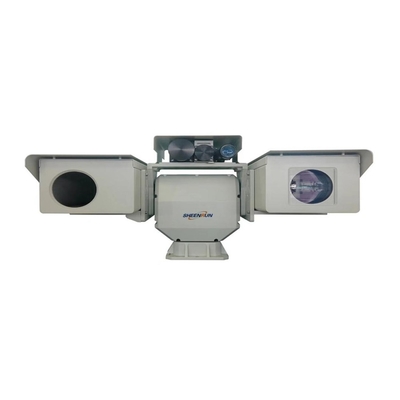

LT-D6 ha la flessibilità e la manovrabilità per colpire obiettivi volanti a bassa quota (UAV, palloncini chimici, uccelli bionici) o imbarcazioni senza equipaggio sulla superficie del mare;Navi che spostano bersagli da posizioni illimitate. 360° full-field scanning in tempo reale, lock tracking, detection and warning. integrato con infrarossi termico non raffreddato, camera a luce visibile,misuratore di distanza laser e modulo di algoritmo intelligente, è in grado di realizzare lavori di monitoraggio continuo senza equipaggio giorno e notte.forte capacità di penetrare la nebbia, non è limitato dalle fonti luminose, ma può adattarsi perfettamente alle apparecchiature terminali di bordo, quali sistemi radar collegati, sistemi di rilevamento radio e sistemi di interferenza a frequenza completa.
Caratteristiche del prodotto:
1Forte resistenza al disordine ambientale.
2"Con un dispositivo di regolazione dell'altezza, può regolare l'angolo dell'antenna, applicabile a una varietà di diverse condizioni geografiche.
3Risolve le difficoltà tecniche di tracciamento e riconoscimento di obiettivi multipli nell'ambiente rumoroso di fondo.
4Sistema di imaging della luce visibile ad alta definizione ad alta ingrandimento, con una lunga distanza di osservazione.
5"Il meccanismo di regolazione elettronica remota dell'asse ottico laser può completare l'allineamento del laser senza smontare la macchina.
6"L'imaging termico passivo ha una buona occultanza e non è facilmente rilevato.
7"Adottando la tecnologia di imaging termico a zoom continuo, l'immagine è chiara e la distanza di rilevamento è lunga,adatti per la ricerca di bersagli con campo visivo ampio e l'osservazione a lunga distanza dei dettagli del bersaglio.
8,Tornellino di alta precisione, elevato livello di resistenza al vento, alta precisione di posizionamento, velocità di risposta rapida, funzionamento liscio, raggiungendo il monitoraggio all'angolo cieco.
9"Il sistema di controllo della temperatura intelligente integrato garantisce che l'elettronica all'interno della macchina funzioni correttamente tutto il giorno, tutto l'anno.
10L'intera macchina è rinforzata con un guscio progettato professionalmente, che è bello, leggero e robusto.impermeabilizzazione, e pioggia acida.
11"Equipaggiato con serratura di marcia, il veicolo può essere bloccato durante un rapido movimento; allo stesso tempo può essere dotato di una base di montaggio di flange stabile e ammortizzante,che riduce efficacemente le vibrazioni e protegge la stabilità dell'apparecchiatura.
12Equipaggiato con modulo intelligente di collegamento automatico, modulo di auto-tracciamento, modulo di auto-rilevazione e in grado di fornire feedback sulle informazioni sui bersagli in volo.
|
Nome del parametro
|
Valore del parametro |
| Sistema radar |
Scansione meccanica di azimut, scansione a impulso singolo in fase di passo, array a fase attiva |
| Banda di frequenza di funzionamento |
Banda Ku |
| Distanza di scansione |
Azimut: 0°-360° |
| Inclinazione: 0°-40° |
| Velocità dell'antenna |
≤ 6 s |
| Distanza di rilevamento ((Pd=0).8,Pfa=10-6) |
≥ 5,5 km ((RCS):0.01m2Probabilità di falso allarme 10- 4Probabilità di rilevamento 0,8) |
| Distanza cieca |
≤ 200 m |
| Risoluzione |
Risoluzione di gamma: ≤ 10 m |
| Risoluzione di azimut: ≤ 3° |
| Risoluzione del passo: ≤ 6° |
| Velocità minima rilevabile: ≤ 0,5 m/s |
| Accuratezza |
Precisione di portata: ≤ 5 m |
| Accuratezza di azimut: ≤ 0,5° |
| Accuratezza di passo:0.5° |
| Accuratezza della velocità:≤ 0,1 m/s (modalità di tracciamento) |
| Velocità radiale bersaglio |
0.8m/s-40m/s |
| Capacità di tracciamento del bersaglio |
≥ 200 lotti |
| Potenza di trasmissione |
160 W |
| Dimensioni dell'apparecchiatura frontale |
≤ 620 mm*230 mm*330 mm |
| Peso |
55 kg |
| Nome del parametro |
Valore del parametro |
| Risoluzione della luce visibile |
2MP / 4MP / 8MP Opzionale |
| Lungozza focale dell'obiettivo visibile |
800 mm o 900 mm |
| Risoluzione a infrarossi della refrigerazione |
640X512 |
| Lenti a infrarossi di refrigerazione |
30-30-630 mm; 20x zoom ottico o 35-750 mm; 20x zoom ottico |
| Misurazione della distanza laser |
Lunghezza d'onda 1570 nm |
| Potenza: 5 km (UAV 0,3 m) |
| Frequenza di funzionamento:1 Hz |
| Stabilizzazione ottica dell'immagine |
Giroscopio opzionale ad alta precisione in fibra ottica per mantenere un'immagine stabile e funzionare mentre il veicolo è in movimento |
| Precisione di posizionamento del giradischi |
± 0.01 |
| Accuratezza di tracciamento del giradischi |
1mrad |
| Distanza angolare del giradischi |
a. una velocità di rotazione superiore a 1 m/s; |
| Altezza ± 90 |
| Velocità di movimento del giradischi |
Massima orizzontale 120°/S |
| Inclinazione massima 100°/S |
| L'intera macchina si adatta all'ambiente |
-40°C-+60°C, Risponde a standard quali l'impatto vibrazionale, la compatibilità con la batteria, lo stampo a spruzzo di sale, IP67 in cabina/IP66 per l'intera macchina, ecc. |
| Consumo complessivo di energia |
500 W |
| Fornitore di energia |
DC48V, dotato di alimentazione stabilizzata idrografica ad ingresso di larghezza AC220 ± 20% V |
| Interfaccia esterna |
1 × 10 Base-T/100 Base TX, interfaccia RJ45, interfaccia di alimentazione, porta seriale di controllo, ecc. |
| Peso |
85 kg |
| Dimensione |
620 mm × 420 mm × 710 mm o 600 mm × 600 mm × 945 mm |
