LT-X07 RADAR DI AVVERTENZA A BAJA ALTITUDE + LT-B3 TARGET INTELLIGENTE LINKAGE TRACKING OPTOELECTRONICS MULTI SPETTRALI (facoltativo)
Introduzione del prodotto:

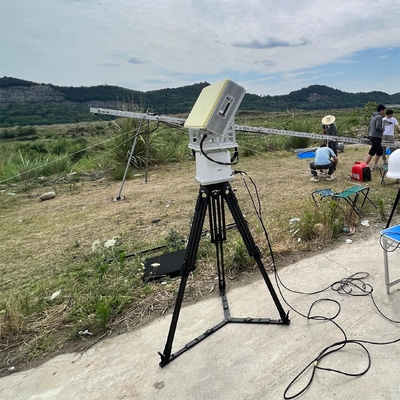

Il radar LT-X07 è un'apparecchiatura di sorveglianza e ricognizione a bassa quota che opera nella banda X. Il radar rileva e localizza obiettivi terrestri in movimento, elicotteri a bassa quota,droni e bersagli marittimiIl sistema radar di sicurezza a bassa quota può rilevare ed estrarre informazioni sui bersagli in ambienti complessi con un forte disordine di terra, fornendo supporto informativo al personale di combattimento.

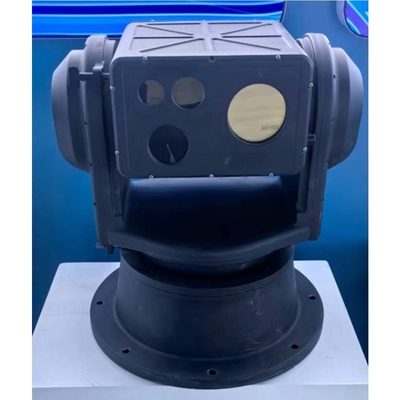

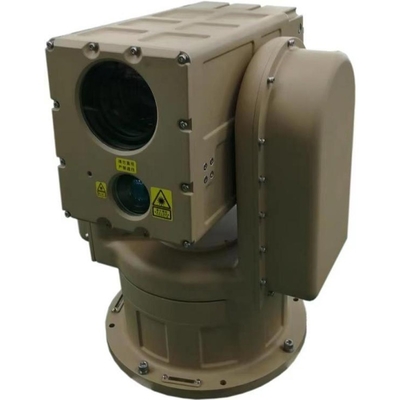

Il LT-B3 ha la flessibilità e la manovrabilità per colpire obiettivi volanti a bassa quota (UAV, palloncini chimici, uccelli bionici) in posizioni illimitate.Tracciamento di blocchi, rilevamento e allarme. integrato con un'immagine termica a infrarossi non raffreddata, una telecamera a luce visibile, un rangefinder laser e un modulo algoritmico intelligente,può realizzare lavori di monitoraggio continuo senza equipaggio giorno e notteAllo stesso tempo, adotta la tecnologia di visione notturna a immagini termiche a infrarossi, che ha un buon occultamento, una forte capacità di penetrare la foschia e non è limitata da fonti luminose.Può adattarsi perfettamente alle apparecchiature terminali di bordo come i sistemi radar collegati, sistemi di rilevamento radio e sistemi di interferenza a piena frequenza.
Caratteristiche del prodotto:
1Forte resistenza al disordine ambientale.
2Forte capacità di rilevamento per obiettivi bassi, piccoli e lenti.
3"Con dispositivo di regolazione dell'altezza, applicabile a diverse condizioni geografiche.
4Risolve le difficoltà tecniche di tracciamento e riconoscimento di obiettivi multipli nell'ambiente rumoroso di fondo.
5La tecnologia di messa a fuoco automatica di riconoscimento intelligente multi-posizione può essere ottenuta attraverso una varietà di metodi di messa a fuoco e di attivazione per ottenere una messa a fuoco rapida.
6Il software di controllo del dispositivo front-end può essere aggiornato online tramite la rete, rendendo la futura manutenzione molto più facile.
7Funzione di posizionamento 3D, in grado di ingrandire e cliccare per centrarsi quando si selezionano le caselle, facilitando il funzionamento del dispositivo.
8"Turntable re-power the PTZ self-test can be returned to the user-set zero position or the position of power failure, support for remote restart function" (Rivoltabile per riavviare l'auto prova della PTZ può essere rimessa alla posizione zero impostata dall'utente o alla posizione di arresto dell'alimentazione, supporto per la funzione di riavvio remoto).
9"Il giradischi universale a velocità variabile consente di monitorare l'angolo cieco in tutto e di posizionare con elevata precisione.
10Progettazione professionale del guscio, bello, leggero, robusto, resistente alle alte temperature, resistente alla corrosione, impermeabile e resistente alle piogge acide.
11"Equipaggiato con serratura di marcia, il veicolo può essere bloccato durante un rapido movimento; allo stesso tempo può essere dotato di una base di montaggio di flange stabile e ammortizzante,che riduce efficacemente le vibrazioni e protegge la stabilità dell'apparecchiatura.
12Equipaggiato con modulo intelligente di collegamento automatico, modulo di auto-tracciamento, modulo di auto-rilevazione e in grado di fornire feedback sulle informazioni sui bersagli in volo.
| Nome del parametro |
Valore del parametro |
| Sistema radar |
Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning |
| Banda di frequenza di funzionamento |
Banda X |
| Distanza di scansione |
Azimut: 0°-360° |
| Inclinazione: −10°-40° ((Valore di progettazione della gamma di scansione elettrica ± 60°) |
| Velocità dell'antenna |
12 rpm/15 rpm |
| Distanza di rilevamento ((Pd=0).8,Pfa=10-6) |
≥ 5 km ((RCS=0,01m)2) |
| ≥ 10 km ((RCS=0,1m)2) |
| ≥ 12 km ((RCS=1m)2) |
| Distanza cieca |
180 metri |
| Risoluzione |
Risoluzione del campo: 10 m |
| Risoluzione di azimut:3° |
| Risoluzione di tono: 7° |
| Accuratezza |
Accuratezza di portata ≤ 5 m |
| Accuratezza di azimut≤0,5° |
| Accuratezza di inclinazione ≤ 0,5° |
| Accuratezza della velocità ≤ 0,4 m/s |
| Velocità radiale bersaglio |
1m/s-80m/s |
| Capacità di tracciamento del bersaglio |
≥ 200 lotti |
| Potenza di trasmissione |
160 W |
| Dimensioni dell'apparecchiatura frontale |
700 mm*385 mm*160 mm |
| Peso |
≤ 30 kg + 22 kg ((Radar Equipaggiamento frontale + Servo Turntable) |
| Nome del parametro |
Valore del parametro |
| Risoluzione della luce visibile |
2MP / 4MP / 8MP Opzionale |
| Lungozza focale dell'obiettivo visibile |
500 mm |
| Risoluzione a infrarossi |
384X256/640X512 /1280X1024 Facoltativo |
| Lungozza focale dell'obiettivo a infrarossi |
30-180 mm; 6x zoom ottico |
| Misurazione della distanza laser |
Lunghezza d'onda 1570 nm |
| Potenza: 3 km |
| Frequenza di funzionamento:1 Hz |
| Stabilizzazione ottica dell'immagine |
Giroscopio opzionale ad alta precisione in fibra ottica per mantenere un'immagine stabile e funzionare mentre il veicolo è in movimento |
| Precisione di posizionamento del giradischi |
± 0.01 |
| Accuratezza di tracciamento del giradischi |
1mrad |
| Distanza angolare del giradischi |
a. una velocità di rotazione superiore a 1 m/s; |
| Altezza ± 90 |
| Velocità di movimento del giradischi |
Massimo orizzontale 100°/S |
| Inclinazione massima 80°/S |
| L'intera macchina si adatta all'ambiente |
-40°C-+60°C, Risponde a standard quali l'impatto vibrazionale, la compatibilità con la batteria, lo stampo a spruzzo di sale, IP67 in cabina/IP66 per l'intera macchina, ecc. |
| Consumo complessivo di energia |
300 W |
| Fornitore di energia |
DC48V, dotato di alimentazione stabilizzata idrografica ad ingresso di larghezza AC220 ± 20% V |
| Interfaccia esterna |
1 × 10 Base-T/100 Base TX, interfaccia RJ45, interfaccia di alimentazione, porta seriale di controllo, ecc. |
| Peso |
45 kg |
| Dimensione |
420 mm × 280 mm × 385 mm
(Configurazioni diverse sono soggette alle condizioni reali) |
