LT-Ku07 RADAR DI AVVERTENZA A BAJA ALTITUDE + LT-A2 TARGET INTELLIGENTE LINKAGE TRACKING MULTI SPECTTRALE OPTOELECTRONICS (facoltativo)
Introduzione del prodotto:

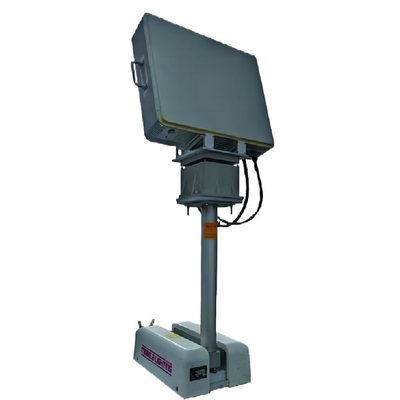

Il radar a tre coordinate LT-Ku07 è un'apparecchiatura di sorveglianza e ricognizione a bassa quota, che opera nella banda Ku.Il radar adotta il sistema AESA (active phased array)Nella dimensione di passo, la scansione di fase viene utilizzata per la scansione, mentre nella dimensione di azimut, la scansione meccanica viene utilizzata per la scansione per ottenere una copertura di azimut a 360 °.L'intera macchina adotta una progettazione modulare e allo stato solido per garantire l'affidabilità dell'attrezzatura.

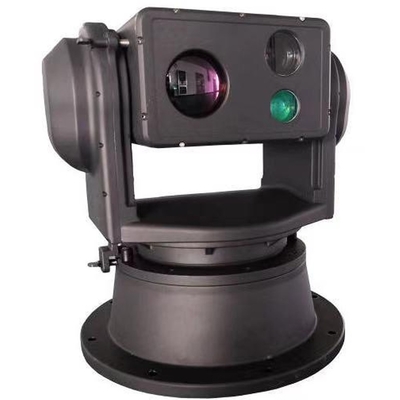

Il LT-A2 ha la flessibilità e la manovrabilità per colpire obiettivi volanti a bassa quota (UAV, palloncini chimici, uccelli bionici) in posizioni illimitate.Tracciamento di blocchi, rilevamento e allarme. integrato con un'immagine termica a infrarossi non raffreddata, una telecamera a luce visibile, un rangefinder laser e un modulo algoritmico intelligente,può realizzare lavori di monitoraggio continuo senza equipaggio giorno e notteAllo stesso tempo, adotta la tecnologia di visione notturna a immagini termiche a infrarossi, che ha un buon occultamento, una forte capacità di penetrare la foschia e non è limitata da fonti luminose.Può adattarsi perfettamente alle apparecchiature terminali di bordo come i sistemi radar collegati, sistemi di rilevamento radio e sistemi di interferenza a piena frequenza.
Caratteristiche del prodotto:
1Forte resistenza al disordine ambientale.
2"Con il dispositivo di regolazione dell'altezza, è possibile regolare l'angolo dell'antenna, applicabile a una varietà di diverse condizioni geografiche.
3Risolto il problema tecnico di selezione di obiettivi multipli per il tracciamento e il riconoscimento di obiettivi in un ambiente di rumore di fondo.
4La tecnologia di messa a fuoco automatica di riconoscimento intelligente multi-posizione può essere ottenuta attraverso una varietà di metodi di messa a fuoco e di attivazione per ottenere una messa a fuoco rapida.
5Il software di controllo del dispositivo front-end può essere aggiornato online tramite la rete, rendendo la futura manutenzione molto più facile.
6Funzione di posizionamento 3D, in grado di ingrandire e cliccare per centrarsi quando si selezionano le caselle, facilitando il funzionamento del dispositivo.
7"Turntable re-power the PTZ self-test can be returned to the user-set zero position or the position of power failure, support for remote restart function" (Rivoltabile per riavviare l'auto prova della PTZ può essere rimessa alla posizione zero impostata dall'utente o alla posizione di arresto dell'alimentazione, supporto per la funzione di riavvio remoto).
8"Il giradischi universale a velocità variabile consente di monitorare l'angolo cieco in tutto e di posizionare con elevata precisione.
9Progettazione professionale del guscio, bello, leggero, robusto, resistente alle alte temperature, resistente alla corrosione, impermeabile e resistente alle piogge acide.
10"Equipaggiato con serratura di marcia, il veicolo può essere bloccato durante un rapido movimento; allo stesso tempo può essere dotato di una base di montaggio di flange stabile e ammortizzante,che riduce efficacemente le vibrazioni e protegge la stabilità dell'apparecchiatura.
11Equipaggiato con modulo intelligente di collegamento automatico, modulo di auto-tracciamento, modulo di auto-rilevazione e in grado di fornire feedback sulle informazioni sui bersagli in volo.
| Nome del parametro |
Valore del parametro |
| Sistema radar |
Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning |
| Banda di frequenza di funzionamento |
Banda Ku |
| Distanza di scansione |
Azimut: 0°-360° |
| Inclinazione: 0°-45° |
| Velocità dell'antenna |
60°/s |
|
Distanza di rilevamento
(Pd=0).8,Pfa=10-6)
|
5 km ((σ=0,01m2) |
| Distanza cieca |
≤ 200 m |
| Risoluzione |
Risoluzione del campo: 10 m |
| Risoluzione di azimut:2.5° |
| Risoluzione di tono: 7° |
| Accuratezza |
Accuratezza di portata ≤ 4 m |
| Accuratezza di azimut≤ 0,5° |
| Accuratezza di inclinazione ≤ 0,5° |
| Accuratezza della velocità≤1m/s |
| Velocità radiale bersaglio |
0.8m/s-40m/s |
| Capacità di tracciamento del bersaglio |
≥ 100 lotti |
| Potenza di trasmissione |
160 W |
| Dimensioni dell'apparecchiatura frontale |
Unità principale: 590 mm*475 mm*126 mm |
| Peso |
27 kg ((Unità principale) |
| Nome del parametro |
Valore del parametro |
| Risoluzione della luce visibile |
2MP / 4MP / 8MP Opzionale |
| Lungozza focale dell'obiettivo visibile |
300 mm |
| Risoluzione a infrarossi |
384X256/640X512 Facoltativo |
| Lungozza focale dell'obiettivo a infrarossi |
30-150 mm; zoom ottico 5x |
| Misurazione della distanza laser |
Lunghezza d'onda 1570 nm |
| Potenza: 2 km (UAV 0,3 m) |
| Frequenza di funzionamento:1 Hz |
| Stabilizzazione ottica dell'immagine |
Giroscopio opzionale ad alta precisione in fibra ottica per mantenere un'immagine stabile e funzionare mentre il veicolo è in movimento |
| Precisione di posizionamento del giradischi |
± 0.05 |
| Accuratezza di tracciamento del giradischi |
1mrad |
| Distanza angolare del giradischi |
a. una velocità di rotazione superiore a 1 m/s; |
| Inclinazione ± 90° |
| Velocità di movimento del giradischi |
Massimo orizzontale 100°/S |
| Inclinazione massima 80°/S |
| L'intera macchina si adatta all'ambiente |
-40°C-+60°C, Risponde a standard quali l'impatto vibrazionale, la compatibilità con la batteria, lo stampo a spruzzo di sale, IP67 in cabina/IP66 per l'intera macchina, ecc. |
| Consumo complessivo di energia |
300 W |
| Fornitore di energia |
DC48V, dotato di alimentazione stabilizzata idrografica ad ingresso di larghezza AC220 ± 20% V |
| Interfaccia esterna |
1 × 10 Base-T/100 Base TX, interfaccia RJ45, interfaccia di alimentazione, porta seriale di controllo, ecc. |
| Peso |
35 kg |
| Dimensione |
420 mm × 280 mm × 385 mm
(Configurazioni diverse sono soggette alle condizioni reali) |
